Régulateur de chauffage triphasé à montage DIN – RE-3P
REF : RE-3P-18

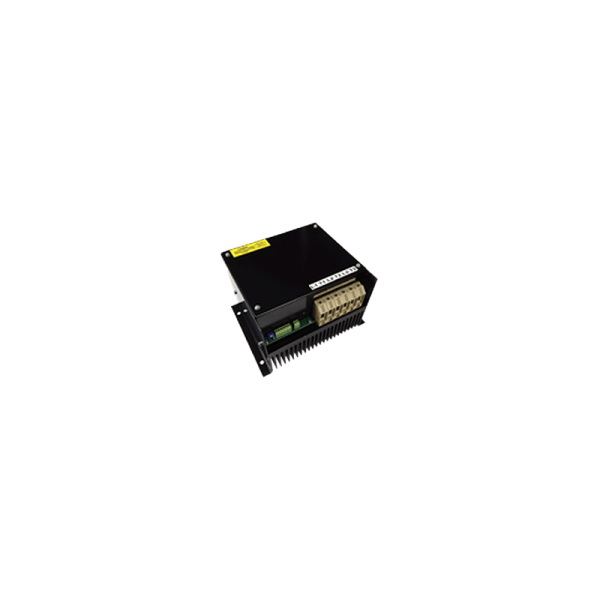

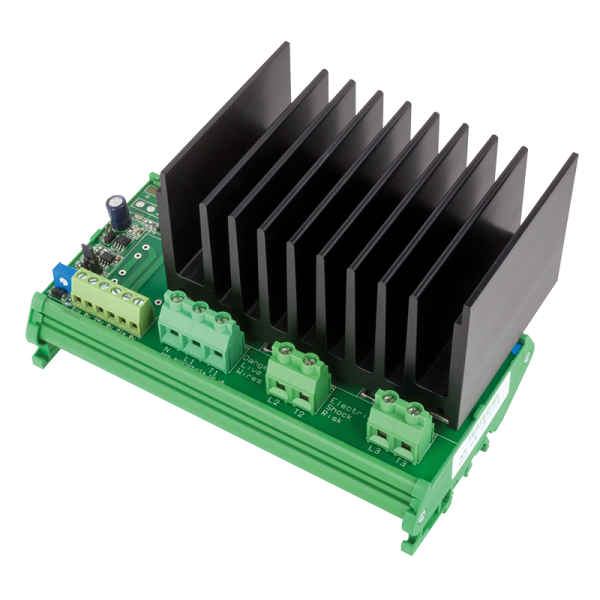

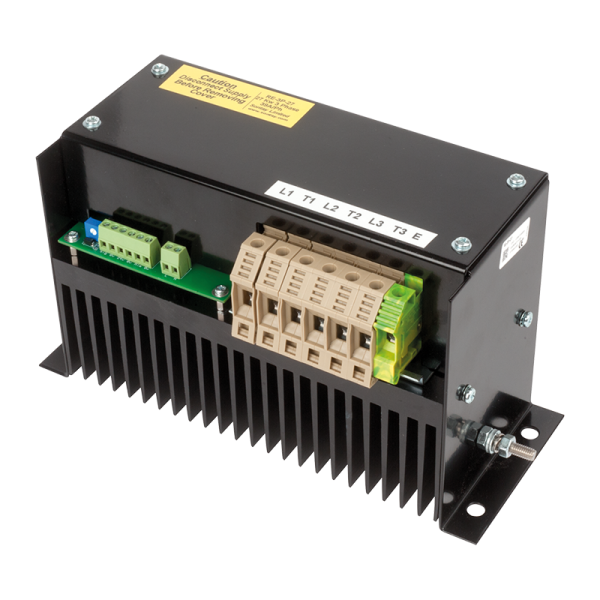

Les régulateurs triphasés 18 kW – 25 A par phase (RE-3P-18 ) et 27 kW – 37 A par phase (RE-3P-27) permettent le contrôle de batteries électriques de chauffe par l’intermédiaire d’un signal analogique.
Les applications comprennent les serpentins chauffants, câbles chauffants ou les fours électriques.
365,92€ – 718,77€
- Caractéristiques principales
- Description
- Caractéristiques détaillées
- Téléchargements
- Questions fréquentes
- Avis
- Commutation électronique efficace
- Protection contre la surchauffe avec remise à zéro automatique
- Indications visuelles par LEDs
- Signal d’entrée 0-10Vcc
- Signal d’entrée sélectionnable
- Aucun dissipateur de chaleur ou filtre RFI supplémentaire n’est requis
- Faible encombrement
Les RE-3P utilisent des relais statiques à technologies « zero crossing » pour délivrer un contrôle fiable de la commutation.
Tous les RE-3P sont équipés d’une sortie alarme pour se protéger d’une éventuelle surchauffe et des LEDs pour indiquer les sorties actives.
Ils sont prévus pour un montage sur rail DIN ou armoires.
Spécificités techniques
| Signal d'entrée : | Sélectionnable |
|---|---|
| Alimentation : | -27 : 230V ac |
| Charge maximale : | -27 : 37A |
| Chaleur dissipée : | -27 : 84W |
| Température de fonctionnement : | 0 – 45°C sans rééchelonnement. Les produits sont calibrés à 45°C. Pour une utilisateur à des températures plus élevées, dévaluer les produits de 10% pour chaque 5°C supplémentaire de 45°C. |
| Dimensions : | -27 : 257 x 102 x 142 mm |
| Indication LED : | ON quand la sortie est ON |
| Sortie alarme : | 24 Vac – Tombe à 0V en cas d’alarme |
| Montage : | Rail DIN |
- Est-ce que les plus gros triacs (≥27kW) nécessitent le 230V supplémentaire ?
Oui, sans cela, le circuit électronique n’est pas activé et ne fonctionnera donc pas.
- Seules les 2 phases commutent?
C’est correct, le contrôle se fait uniquement en 2 phases
- Comment cela marche-t-il?
La sortie est pulsée un base proportionnelle. Le temps de cycle est réglé par défaut sur 5 secondes, si vous entrez un signal 5 Vcc, la sortie est activée pendant 2.5 secondes et désactivée pendant 2.5 seconds
- Ma charge est de 19 kW, puis-je utiliser le RE-3P-18 ?
Vous sélectionnez toujours celui où la charge ne dépasse pas la puissance indiquée dans le code pièce. Pour une charge de 19 kW vous devez utiliser le RE-3P-27.
