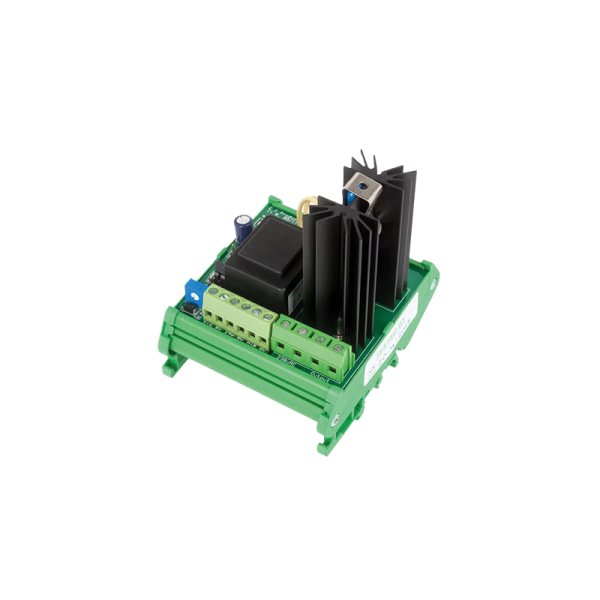

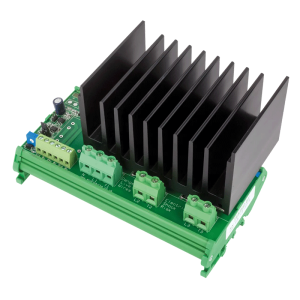

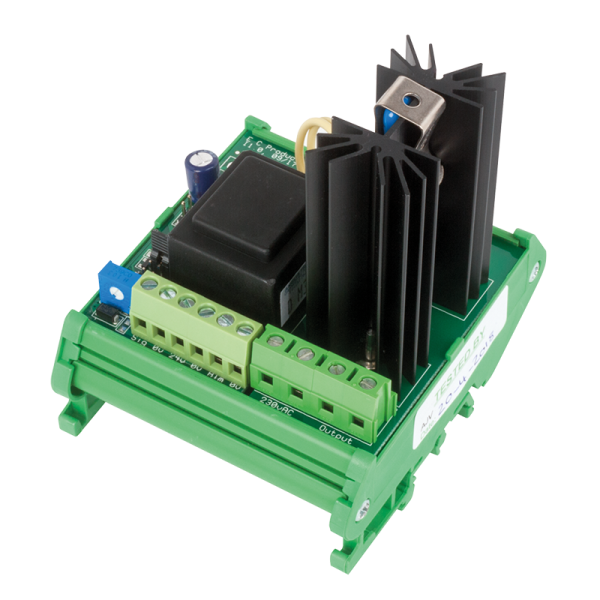

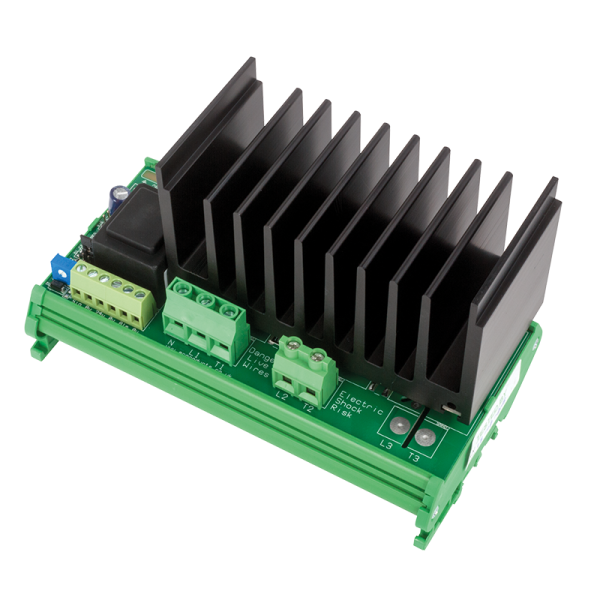

Régulateur de chauffage monophasé à montage DIN – RE-1P

REF : RE-1P-2
Sontay

Les régulateurs monophasés 2 kW et 4 kW (RE-1P-2/4N) permettent le contrôle de batteries électriques de chauffe par l’intermédiaire d’un signal analogique. Exemple d’application : serpentin chauffant, câble chauffant, fours électriques, etc.

152,12210,73

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis
  • Protection contre la surchauffe avec remise à zéro automatique
  • Signal d’entrée 0-10Vcc
  • Auto-alimenté
  • Aucun dissipateur de chaleur ou filtre RFI supplémentaire requis
  • Commutation électronique fiable
  • Indication LED

Les RE-1P utilisent des relais statiques à technologies « zero crossing » pour délivrer un contrôle fiable de la commutation. Tous les régulateurs sont équipés d’une sortie alarme pour se protéger d’une éventuelle surchauffe et de LEDs pour indiquer les sorties actives. Il sont conçus pour un montage sur rail DIN.

Spécificités techniques
Signal d'entrée :

Sélectionnable
0-10V, 0-5V, 2-10V ou 4-20mA

Alimentation (charge) :

220-255Vac 50/60Hz

Charge maximale :

-2 : 9A
-4N : 18A

Chaleur dissipée :

-2 : 9W
-4N : 23W

Température de fonctionnement :

0 – 45°C sans rééchelonnement. Les produits sont calibrés à 45°C. Pour une utilisateur à des températures plus élevées, dévaluer les produits de 10% pour chaque 5°C supplémentaire de 45°C.

Surchauffe :

Température entrante : @ 90°C
Température sortante : @ 85°C

Indication LED :

ON quand la sortie est ON

Sortie alarme :

24 Vac – Tombe à 0V en cas d’alarme

Dimensions :

RE-1P-2 : 75 x 94 x 80 mm
RE-1P-4N : 165 x 105 x 80 mm

Est-ce que les plus gros triacs (≥27kW) nécessitent le 230V supplémentaire ?

Oui, sans cela, le circuit électronique n’est pas activé et ne fonctionnera donc pas.

Seules les 2 phases commutent?

C’est correct, le contrôle se fait uniquement en 2 phases

Comment cela marche-t-il?

La sortie est pulsée un base proportionnelle. Le temps de cycle est réglé par défaut sur 5 secondes, si vous entrez un signal 5 Vcc, la sortie est activée pendant 2.5 secondes et désactivée pendant 2.5 secondes

Ma charge est de 19 kW, puis-je utiliser le RE-3P-18 ?

Vous sélectionnez toujours celui où la charge ne dépasse pas la puissance indiquée dans le code pièce. Pour une charge de 19 kW vous devez utiliser le RE-3P-27.
