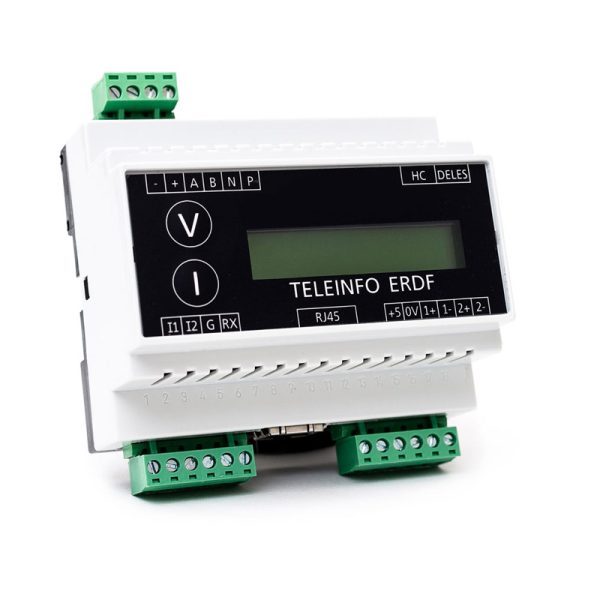

Module Télé-Info Passerelle TIC Modbus RS485 ou IP
REF : TELEINFO-IP
Grâce à l’accès direct aux données compteur ENEDIS (dont Linky) en Modbus, vous pouvez télérelever vos consommations, suivre vos rendements d’énergie renouvelable et créer vos propres fonctions de délestage.
- Passerelle tic, décodeur Modbus RTU ou Modbus TCP/IP en temps réel de la télé-information ENEDIS
- Compatible avec tous les compteurs ENEDIS (BLEU, JAUNE, VERT, PME-PMI et LINKY)
- Boîtier modulaire DIN 6
- Alimentation 8-30 VDC
Ce modèle est disponible en version Modbus RTU ou TCP/IP.
360,00€ – 420,00€
- Caractéristiques principales
- Description
- Caractéristiques détaillées
- Téléchargements
- Questions fréquentes
- Avis
- Communication Modbus série RS485 ou TCP/IP (deux références)
- Boîtier modulaire DIN 6 emplacements, idéal pour le placement dans les coffrets
- Compatible avec tous les équipements Modbus maitres (automate, supervision…)
- Compatible avec tous les compteurs ENEDIS (BLEU, JAUNE, VERT, PME-PMI et LINKY)
- Visualisation des informations choisies sur écran local
- Paramétrage rapide via les deux boutons en façade
- Alimentation 8 à 30 VDC
Les modules Télé-Info de Socorel répondent aux applications de suivi et d’optimisation énergétique pour des sites équipés d’un compteur ENEDIS (BLEU, JAUNE, VERT, PME-PMI et LINKY).
Ces derniers permettent de communiquer avec tous les types de compteurs Enedis et de mettre à disposition leurs informations via le protocole Modbus RTU sur liaison série RS485 ou Modbus TCP sur réseau Ethernet.
L’alimentation du module se fait via l’automate ou par une source externe en basse tension de 8 à 30 Vcc.
L’équipement se présente comme un simple esclave Modbus avec une table de mots internes correspondant en fonction du modèle de compteur choisi.
Le type de compteur se modifie via le menu de l’écran LCD avec les deux boutons en façade (Valid. et Incr), tout comme l’adresse Modbus ou IP du module.
Les modules sont également compatibles avec différents types de communication, incluant le signal modulé Télé-Info et la liaison RS232 pour les compteurs PME/PMI.
En cas de changement de paramètres, un redémarrage du module s’impose pour appliquer les nouvelles configurations. Ces fonctionnalités assurent une interopérabilité et une intégration aisée avec divers systèmes de gestion énergétique.
Paramètre communication ModBus RTU RS485 (version RS)
| Adresse : | 1 à 255 |
|---|---|
| Vitesse (bit/s) // baud rate : | 2400, 4800, 9600, 19200 |
| Bit de stop(s) : | 1 ou 2 |
| Parité : | NONE, ODD, EVEN |
Paramètre communication ModBus TCP/IP (version IP)
| Adresse IPv4 : | 0.0.0.0 à 255.255.255.255 |
|---|---|
| Masque : | 0.0.0.0 à 255.255.255.255 |
| Passerelle : | 0.0.0.0 à 255.255.255.255 |
| Port HTTP : | 0 à 65535 |
| Port ModBus TCP/IP : | 0 à 65535 |
| Adresse MAC : | 00-80-E1-X-X-X (X configurable) |
Alimentation
| Tension : | 8V à 30V – DC |
|---|---|
| Courant : | 150 mA maximum |
Dimensions du boîtier
| Largeur : | 105 mm |
|---|---|
| Hauteur : | 86 mm |
| Longueur : | 58,5 mm |
Versions disponibles
MODULE TELEINFO IP/8-30V |
- Qu’est-ce qu’une prise TIC ?
Une prise TIC, pour Télé-Information Client, est un connecteur présent sur les compteurs électriques intelligents, comme le Linky d’Enedis.
Elle permet de transmettre en temps réel les données de consommation énergétique à des dispositifs externes. L’objectif est de faciliter la gestion et l’optimisation de la consommation d’énergie via des systèmes de gestion énergétique ou domotique.
- Quelles sont les TIC du compteur Linky ?
Les TIC du compteur Linky comprennent des données, telles que :
– La puissance instantanée consommée ;
– Les consommations cumulées ;
– Les périodes tarifaires ;
– Les alertes de dépassement de seuils ;
– L’état général du compteur.Ces informations sont transmises en temps réel via la prise TIC Linky pour une gestion énergétique optimisée.
- Où brancher le module TIC sur Linky ?
Le TIC, ou module Télé-Info, se branche sur le port de télé-information situé à l’avant du compteur Linky.
Ce port est généralement accessible et identifiable grâce à un connecteur dédié qui permet de relier des dispositifs externes, comme des modules Télé-Info ou des passerelles TIC, pour la collecte et l’analyse des données de consommation.
- Comment fonctionne le TIC Linky ?
Le TIC Linky transmet les données en utilisant un protocole de communication série à 1200 bauds.
Les informations sont codées en mode ASCII, incluant la puissance consommée, les index de consommation et les états de contrat.
Les données sont envoyées via une interface physique standardisée, souvent Modbus RTU ou TCP/IP, pour intégration dans des systèmes de GTB. Cela permet une analyse précise et une optimisation en temps réel de la consommation d’énergie.
