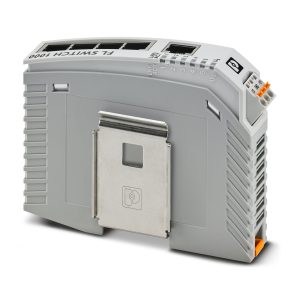

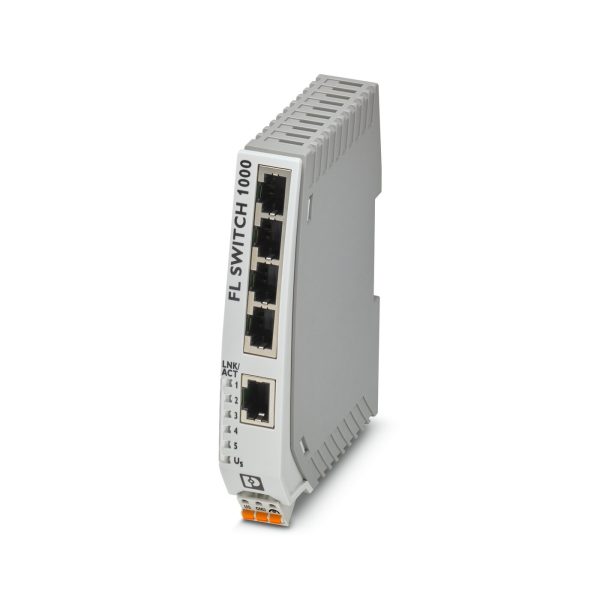

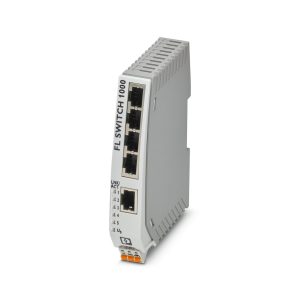

Switch industriel Ethernet – FL SWITCH 1005N
REF : FL-SWITCH-1005N
FL SWITCH 1005N : Switch Ethernet compact 5 ports RJ45, détection automatique du débit, fonction auto-crossing et QoS.
Le FL SWITCH 1005N modèle est également disponible en 8 et 16 ports RJ45.
109,16€ – 337,98€
- Alimentation 24 AC/DC, borniers à ressort Push-in.
- Les ports RJ45 duFL SWITCH 1005N prennent en charge une vitesse de transmission de 10/100 MBit/s
- Messages QoS (Quality of Service) priorisés

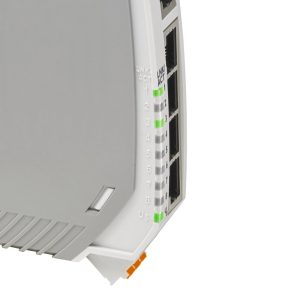

- Voyants de diagnostic local à LED
- Priorisation améliorée du trafic de données pour les protocoles d’automatisation
- Filtres PTCP PROFINET pour une communication fiable au sein des réseaux PROFINET
- Energy Efficient Ethernet selon IEEE 802.3az
- PROFINET classe de conformité A pour l’échange de données en temps réel
- La reconnaissance d’Auto-Negociation et d’Autocrossing facilite l’installation et la mise en place.
FL SWITCH 1005N : Switch Ethernet étroit, 5 ports RJ45 avec 10/100 Mbit/s sur tous les ports, détection automatique de la vitesse de transmission, fonction auto-crossing et QoS
Le FL SWITCH 1005N existe en version 8 et 16 ports RJ45.
DIMENSIONS
| FL SWITCH 1005N : | L 22,5 x H 117 x P 84 mm |
|---|---|
| FL SWITCH 1008N : | L 22,5 x H 140,4 x P 92,4 mm |
| FL SWITCH 1016N : | L 40 x H 140,4 x P 92,4 mm |
RESTRICTION D'UTILISATION
| Remarque CEM : | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
INDICATIONS SUR LES MATÉRIAUX
| Matériau du boîtier : | Polycarbonate renforcé aux fibres de verre |
|---|
MONTAGE
| Type de montage : | Polycarbonate renforcé aux fibres de verre |
|---|
INTERFACES
| Nombre d'interfaces : | 5, 8 ou 16 |
|---|---|
| Type de raccordement : | RJ45 |
| Remarque concernant la connectique : | Autonegotiation et Autocrossing |
| Vitesse de transmission : | 10/100 MBit/s |
| Physique de transmission : | Ethernet par paire torsardée RJ45 |
| Distance de transmission : | 100 m (par segment) |
| LED de signalisation : | Réception de données, état de la liaison |
| Nombre de voies : | 5,8 ou 16 (Ports RJ45) |
PROPRIÉTÉS DU PRODUIT
| Type de produit : | Switch |
|---|---|
| MTTF : | – 63,7 Années (Standard MIL-HDBK-217F, température 25 °C, cycle de fonctionnement 100 %) |
FONCTIONS SWITCH
| Fonctionnalité de base : | – Switch non manageable |
|---|---|
| Classe de conformité PROFINET : | Conformance-Class A |
| Tableau d'adresses MAC : | 8k |
| Indicateurs d'état et de diagnostic : | LED : US, lien et activité par port |
| Autres fonctions : | – 100 BASE-TX/100BASE-FX (IEEE 802.3u) |
FONCTIONS DE SÉCURITÉ
| Fonctionnalité de base : | – Switch non manageable |
|---|
PROPRIÉTÉS ÉLECTRIQUES
| Support de transmission : | Cuivre |
|---|
ALIMENTATION
| Tension d'alimentation (DC) : | 24 V |
|---|---|
| Tension d'alimentation (AC) : | 24 V AC (50/60 Hz) |
| Plage de tension d'alimentation : | – 9 V DC … 32 V DC |
| Raccordement alimentation : | Par MINICONNEC, section maximale des conducteurs 2,5 mm² |
| Ondulation résiduelle : | 3,6 VCC (à l’intérieur de la plage de tension admissible) |
| Courant max. absorbé : | 266 mA (à 9 V DC) |
| Courant absorbé typique : | 68 mA (pour 24 V DC) |
CARACTÉRISTIQUES DE RACCORDEMENT

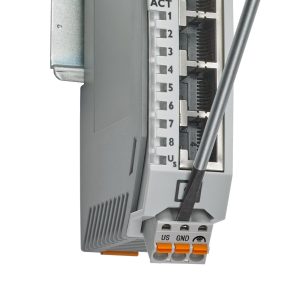

| Type de raccordement : | Raccordement à ressort Push-in |
|---|---|
| Section de conducteur rigide : | 0,2 mm² … 2,5 mm² |
| Section de conducteur souple : | 0,2 mm² … 2,5 mm² |
| Section de conducteur AWG : | 24 … 12 |
| Section de conducteur souple avec embout et douille en plastique : | 0,25 mm² … 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique : | 0,25 mm² … 2,5 mm² |
| Longueur à dénuder : | 10 mm |
CONDITIONS ENVIRONNEMENTALES ET DURÉES DE VIE
Conditions ambiantes | |
| Indice de protection : | IP30 |
|---|---|
| Température ambiante (fonctionnement) : | -10 °C … 60 °C |
| Température ambiante (stockage/transport) : | -40 °C … 85 °C |
| Altitude : | 2000 m (maximum) |
| Humidité de l'air admissible (fonctionnement) : | 5 % … 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) : | 5 % … 95 % (pas de condensation) |
| Choc (fonctionnement) : | 30g (EN 60068-2-27) |
| Vibrations (service) : | selon CEI 60068-2-6 : 5g, 150 Hz |
| Pression atmosphérique (service) : | 79 kPa … 108 kPa jusqu’à 2000 m d’altitude (sans Derating) |
| Pression atmosphérique (stockage/transport) : | 79 kPa … 108 kPa jusqu’à 2000 m d’altitude (sans Derating) |
CONFORMITÉ ET HOMOLOGATION
| Conformité : | Conformité CE |
|---|---|
| UL, USA / Canada : | – UL 61010-1, UL 61010-2-201 |
DONNÉES CEM
| Conformité aux directives CEM : | – EN 61000-6-2 EN 61000-4-2 (ESD) Critère B |
|---|---|
| Compatibilité électromagnétique : | Conformité à la directive CEM 2014/30/UE |
| Émission : | EN 61000-6-4:2007 + A1:2011 |
| Immunité : | EN 61000-6-2:2005 |
SIGNALISATION DEL
| Affichage d'état : | LED : US, lien et activité par port |
|---|
