Modules entrées-sorties analogiques et digitales Modbus RS485 – SFAR-1M-2DI1AO

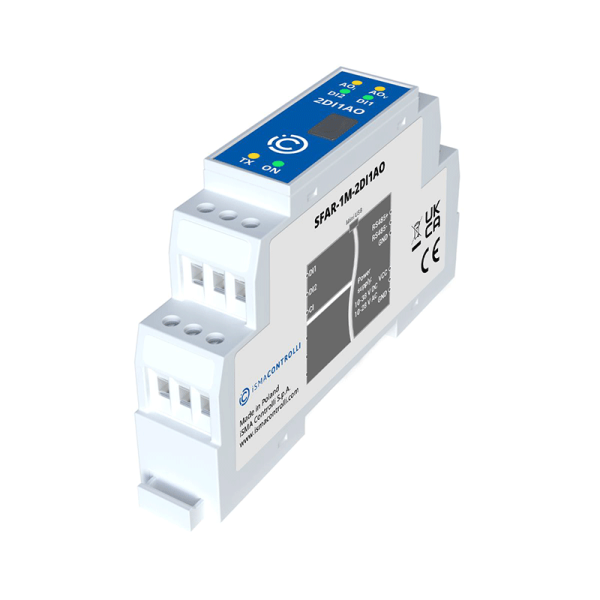

Module Entrées-Sorties SFAR-1M-2DI1AO :

• 2DI et 1AO

La série SFAR-1M est une gamme de modules d’acquisition entrées-sorties RS485 communicant via Modbus RTU/ASCII issu du milieu industriel.

Ils sont très compacts, rail DIN, équipés de LED d’état et s’intègrent sous les plastrons des armoires électriques.

Module E/S Modbus
Le SfAR-1M-2DI1AO est conçu pour connecter les onduleurs sans support Modbus au réseau Modbus.

2 entrées numériques et 1 sortie analogique

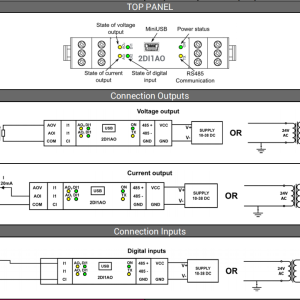

Le module possède 2 entrées numériques (DI) et 1 sortie analogique (AO). Les entrées numériques peuvent fonctionner comme des compteurs d’impulsions rapides avec jusqu’à 1000 comptes par seconde, ou comme des temporisateurs mesurant l’état ON et offrant également la possibilité de connecter 2 encodeurs. Les entrées numériques prennent en charge les types d’entrée PNP et NPN. Les sorties analogiques peuvent fonctionner comme des sorties 0-10 V DC, 0-20 mA ou 4-20 mA. Toutes les sorties sont isolées de la logique par des optoisolateurs.

Processus de configuration et de mise en service simplifié
Une interface RS485 intégrée permet une connexion facile via le protocole Modbus RTU/ASCII. Un processeur ARM 32 bits assure un traitement et une communication rapides.
Le module est équipé d’un ensemble de diodes électroluminescentes qui indiquent l’état des E/S, de l’alimentation et de la communication RS485.
La configuration du module s’effectue à l’aide du logiciel gratuit, le SfAR Configurator. Un mini USB intégré permet d’effectuer une configuration primaire de l’unité sans alimentation supplémentaire.
