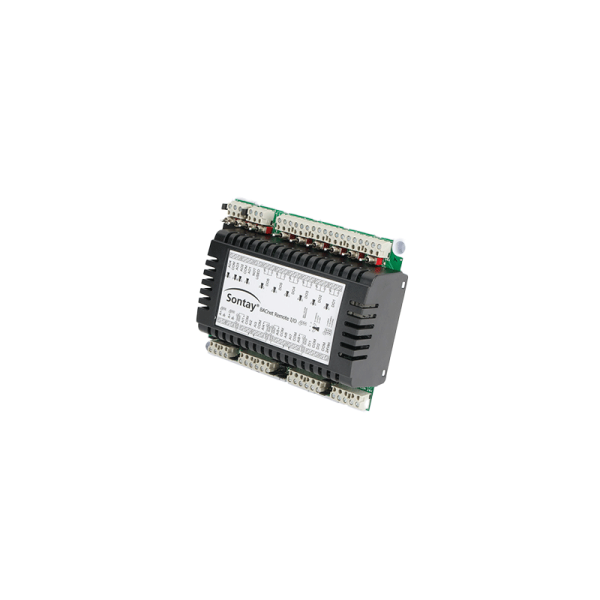

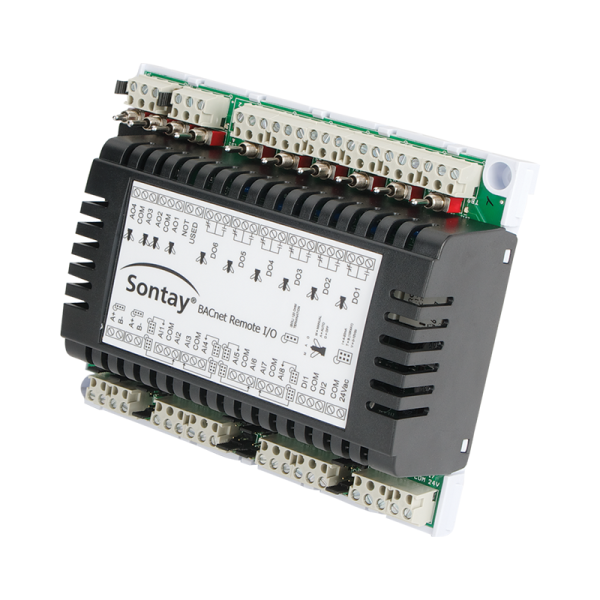

Module d’entrées-sorties déportées – SC-IO-24

REF : SC-IO-24
Sontay

Le module SC-IO-24 d’entrées/sorties Smart de Sontay permet l’extension de votre système lorsque votre application nécessite des entrées et sorties supplémentaires sur un contrôleur de GTB. Offrant 20 points d’entrées/sorties, le module fournit une solution simple et rentable pour l’extension d’un contrôleur, nouveau ou existant.

291,02€

Besoin d’un devis ? x

Besoin d’un devis ?

  1. Ajouter le produit au panier
  2. Aller au panier
  3. Demander un devis

Cet article est sur commande : contactez-nous pour connaître la disponibilité

  • Extension rentable des entrées-sorties physiques sur un contrôleur BMS
  • BACnet MS/TP ou Modbus RTU au choix
  • 10 entrées – 10 sorties
  • Détection automatique de la vitesse de transmission et configuration de l’instance de l’appareil (BACnet)
  • Copie et diffusion de la configuration vers d’autres SC-IO-24 (BACnet)
  • Les interrupteurs de surpassement intégrés pour les sorties sont supervisés, Cela signifie que l’état de la sortie est visible sur le réseau.
  • Indication par LED de chaque entrée et de chaque sortie
  • Montable sur rail DIN
  • Blocs terminaux amovibles en 2 parties

Module d’entrées-sorties déportées – SC-IO-24

  • INSTALLATION :
    • 10 interrupteurs de forçage pour contrôler manuellement chaque sortie
    • Sorties analogiques: 0 Vcc / 0 mA, 10 Vcc / 20 mA ou automatique
    • Sorties numériques : marche, arrêt, ou automatique
    • Résistance terminale 120 Ω en fin de ligne sélectionnable par cavalier
    • LED pour E/S numériques : marche/arrêt
    • LED pour E/S analogiques : intensité selon la valeur d’entrée ou de sortie
  • ENTRÉES ET SORTIES :
    • 10 Entrées : 8 universelles et 2 numériques
    • 10 Sorties : 2 universelles, 2 analogiques et 6 numériques
  • COMMUNICATION :
    • Adresse MAC sélectionnable par commutateurs DIP ou par le réseau
    • Protocole de communication (BACnet ou ModBus) sélectionnable par commutateurs DIP
    • BACnet MS/TP à 9k6, 19k2, 38k4, ou 76k8 bps
    • ModBus RTU à 9k6, 19k2, 38k4 ou 57k6 bps
    • Détection automatique de la vitesse de transmission (BACnet)
    • Configuration automatique de l’instance de l’appareil (BACnet)
    • Copie et transmet sa configuration aux autres modules SC-IO-24(BACnet)
    • Configuration de la parité et des bits d’arrêt (Modbus)
Spécificités techniques
Alimentation :

Tension : 24 Vca / Vcc
Courant : 8 VA (331 mA @ 24 Vca)

Entrées :

8 entrées universelles (résolution 12 bits) à choisir :
– 0-10 Vcc
– Thermistance (10K4A1) ou Marche/arrêt (à contact sec)
– 4-20 mA

2 entrées numériques :
– Normalement ouvert/fermé, ou direct/inverse

Sorties :

2 sorties universelles (résolution 12 bits) à choisir :
– 0-10 Vcc, ou 4-20 mA sélectionnable par cavalier
– Signal à impulsion (20 mA contrôleur)
– Marche/arrêt (à contact sec)

2 sorties analogiques (résolution 12 bits) :
– 0-10Vdc

6 sorties numériques (5 A résistif) :
– Normalement ouvert/fermé,
– Neutre indépendant par relais

Bacnet :

BACnet MS/TP (9k6, 19k2, 38k4, 76k8 bps); BAS-C, Détection automatique de la vitesse de transmission

Modbus :

ModBus RTU Slave à 9k6, 19k2, 38k4 ou 57k6 bps
Configuration de parité et bit d’arrêt sélectionnable
Pas de parité, 2 bit d’arrêt
Parité pair, 1 bit d’arrêt
Parité impair, 1 bit d’arrêt

Connexions de transmission : :

0.2 mm² câble blindé torsadé

Connexions électriques :

au moins 0.8 mm²

Température de fonctionnement :

0 – 50°C

Humidité relative :

5 to 95% sans condensation

Indice de protection :

IP30

Dimensions :

160 x 126 x 57 mm

Fiche technique
