Modules entrées-sorties

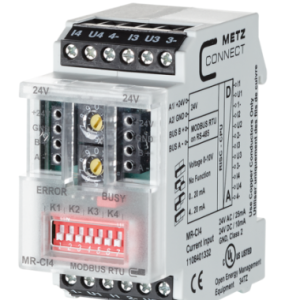

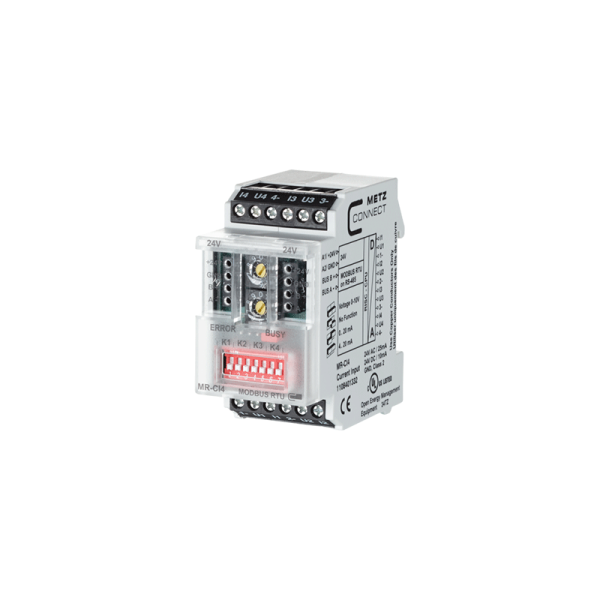

Module entrées-sorties 4AI – Modbus RS485 – MR-CI4
REF : MR-CI4
4AI : 4 entrées analogiques
219,85€
Le plus :
- Compacts
Protocoles :
- Modbus (RS485)
Configuration hardware :
- 1 x RS485
- 4AI : Entrées analogiques (0-10V ou 4-20mA)
Constructeur : Metz Connect
Gamme : BTR Logline
Le module Modbus avec 4 entrées analogiques a été conçu pour les tâches de commutation décentralisées. Il convient pour détecter les courants et les tensions, par ex. sur les capteurs de température actifs, les trappes d’aération, les volets mélangeurs et les réglages de vannes électriques etc. Chaque entrée se laisse régler comme entrée de courant ou entrée de tension par les commutateurs DIP sur la face avant. Un maître Modbus permet d’interroger les entrées via des registres standards. L’adresse du module, le débit binaire et la parité sont réglés par 2 commutateurs rotatifs sur la face avant ou par logiciel. Convient au montage décentralisé sur rail DIN dans des répartiteurs électriques.
Spécificités techniques
| Protocole : | Modbus RTU |
|---|---|
| Plage d'adresses : | de 00 à 99 |
| Interface bus : | RS485 (bus à deux fils) |
| Vitesse de transmission : | 1200 à 115200 bit/s |
| Tension de service : | 24 V CA/CC +/- 10 % (SELV) |
| Consommation électrique : | 25 mA (CA) / 10 mA (CC) |
| Taux de marche relatif : | 100 % |
| Entrées : | 4 x analogique |
| Entrée / tension (U1-U4) : | de 0 V à 10 V CC |
| Entrée / résolution : | 1 mV (0 à 100 %) |
| Entrée / erreur : | 10 mV |
| Entrée / courant (I1-I4) : | de 0 (4) à 20 mA CC |
| Entrée / résolution : | 2 µA |
| Entrée / erreur : | 20 µA |
| Affichage : | DEL verte, rouge |

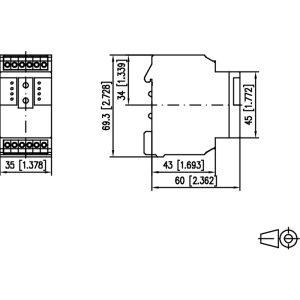

| Dimensions (L x H x P) : | 35 x 69,3 x 60 mm |
| Plage des températures de service : | de -5 °C à 55 °C |
| Plage des températures de stockage : | de -20 °C à 70 °C |
| Indice de protection boîtier / borniers : | IP40 / IP20 |
