Modules entrées-sorties
Module entrées-sorties analogiques et digitales Modbus IP ou BACnet IP – iSMA-B-4U4O-H-IP
REF : ISMA-B-4U4O-H-IP
4UI et 4DO : 4 entrées universelles et 4 sorties digitales avec dérogations en façade.
Fonction Gateway Modbus IP/RS.
L’iSMA-B-4U4O-H-IP dispose de fonctions d’automatisme embarquées :
- Télérupteur
- Intérupteur simple
- Relais temporisé
- Relais suit l’état de l’entrée
- Thermostat (chaud ou froid)
309,41€
31 en stock
- Caractéristiques principales
- Description
- Caractéristiques détaillées
- Téléchargements
- Questions fréquentes
- Avis
Le plus :
- Gateway Modbus RS485/IP intégrée
Protocoles :
- BACnet (IP)
- Modbus (IP)
- Gateway Modbus RS485/IP
Configuration hardware :
- 1 x IP
- 1 x RS485
- Configuration via DIP switch et mise à jour avec micro-USB
- Bornier débrochable
Micro-automatisme embarqués :
- Télérupteur
- Intérupteur simple
- Relais temporisé
- Relais suit l’état de l’entrée
- Thermostat (chaud ou froid)
Module Entrées-Sorties IP :
- 4UI et 4DO
Les ISMA Mini IP sont des modules entrées-sorties communicant via Modbus ou BACnet. Ils sont compacts, rail DIN, équipés de LED d’état et de borniers débrochables pour faciliter le câblage.
Certains modules sont équipés de dérogations en façade.
Ces modules sont disponibles avec 1 port IP et un port RS485 (fonction « passerelle Modbus RS485/IP » qui permet la reprise de modules et/ou équipements Modbus RS485 supplémentaires).
Toute la configuration du module (Adresse, Protocole et Vitesse) se fait par DIP switch. Le paramétrage peut aussi s’effectuer avec l’iSMA Configurator (logiciel gratuit) ou le serveur Web (USB).
Vous souhaitez explorer l’univers des produits iSMA CONTROLLI et apprendre à les intégrer de manière efficace dans vos projets de Smart Building ? Rendez-vous sur la plateforme de formation en ligne développée par notre partenaire iSMA CONTROLLI : https://e-learning.ismacontrolli.com/
Télécharger iC Connect pour accéder à l’utilitaire de paramétrage et de programmation regroupant les outils iSMA configurator, SFAR Configurator, iC Tool, iSMA Tool.

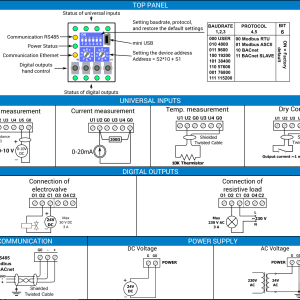

Entrées universelles
| Températures : | – Précision ± 0,1 C° |
|---|---|
| 0-10V DC : | – Précision ± 1 mV |
| Contacts secs : | Libre de potentiel |
| 4-20 mA : | Avec une résistance de 200Ω |
| Résistances : | 0-1000kΩ |
Sorties digitales
| 0-10V DC : | (NO) Relais 250V AC / 30 V DC, 3A |
|---|---|
| MLI (PWM) : | (NC/NO) 250V AC / 30 V DC, 8A |
| Triac : | 24-230V AC, 0,5A |
/!\ L’utilisation de filtres est fortement recommandée pour le pilotage de contacteurs. | |
Spécificités techniques
| Protocoles application : | Modbus RS485 ou BACnet MSTP |
|---|---|
| Interface de communication : | RS485 half duplex + Mini USB |
| Vitesse : | 2.4K à 115.2Kbits/s |
| Bits de données : | 16 bits |
| Parité : | aucune, paire, impaire |
Environnement
| Alimentation : | 24V AC/DC |
|---|---|
| Température de fonctionnement : | -10 à 50°C |
| Température de stockage : | -40 à 85°C |
| Humidité de fonctionnement : | 5 à 95% sans condensation |
| Indice de protection : | IP40 |
| Montage : | Rail DIN EN 50022 |
| Dimensions : | 36,3 x 114,4 x 62 mm |
| Matériaux : | PC/ABS |
- Peut-on faire du comptage impulsionnel ?
Non, les entrées UI ne peuvent pas être utilisées pour faire du comptage impulsionnel mais peuvent être utilisées pour du contact sec libre de potentiel. Seules les DI peuvent faire du comptage.
- Quel type de thermistance peut mesurer les UI ?
Les UI sur les équipements iSMA peuvent mesurer des sondes de type résistive, 10K3A1 NTC, 10K4A1 NTC, 10K NTC Carel, 20K6A1 NTC, 2,2K3A1 NTC B=3975K, 3K3A1 NTC, 30K6A1 NTC, SIE1, TAC1, SAT1, Pt1000, Ni1000.
- Les modules iSMA intègrent-t-ils une logique de programmation ?
Oui, les modèles 4U4O-H et 4U4O-H-IP intègrent des applications des micro-automatismes (voir manuel d’utilisation) à paramétrer qui sont les suivants :
– Mode télérupteur Monostable ou bistable
– Mode relais temporisé
– Mode relais suiveur
– Mode thermostat
