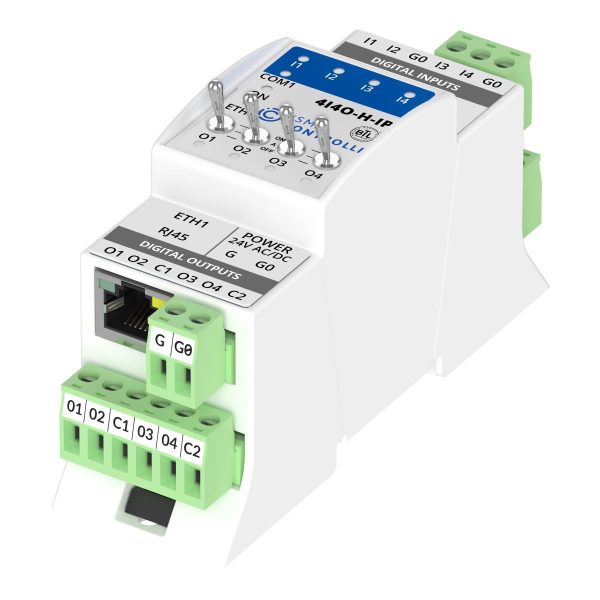

Module entrées-sorties digitales BACnet IP ou Modbus IP – iSMA-B-4I4O-H-IP
REF : ISMA-B-4I4O-H-IP
4DI et 4DO : 4 entrées digitales et 4 sorties digitales avec dérogations en façade.
Fonction Gateway Modbus IP/RS.
L’iSMA-B-4I4O-H-IP dispose de fonctions d’automatisme embarquées :
- Télérupteur
- Intérupteur simple
- Relais temporisé
- Relais suit l’état de l’entrée
282,82€
366 en stock
- Caractéristiques principales
- Description
- Caractéristiques détaillées
- Téléchargements
- Questions fréquentes
- Avis
Le plus :
- Gateway Modbus RS485/IP intégrée
Protocoles :
- BACnet (IP), Modbus (IP)
- Gateway Modbus RS485/IP
Configuration hardware :
- 1 x IP ; 1 x RS485
- Configuration via DIP switch et mise à jour avec micro-USB
- Bornier débrochable
Micro-automatisme embarqués :
- Télérupteur
- Intérupteur simple
- Relais temporisé
- Relais suit l’état de l’entrée
- Thermostat (chaud ou froid)
Module Entrées-Sorties IP :
- 4DI et 4DO
Les ISMA Mini IP sont des modules entrées-sorties communicant via Modbus ou BACnet. Ils sont compacts, rail DIN, équipés de LED d’état et de borniers débrochables pour faciliter le câblage.
Certains modules sont équipés de dérogations en façade.

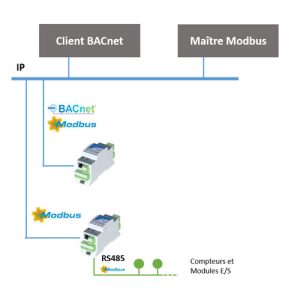

Ces modules sont disponibles avec 1 port IP et un port RS485 (fonction « passerelle Modbus RS485/IP » qui permet la reprise de modules et/ou équipements Modbus RS485 supplémentaires).
Toute la configuration du module (Adresse, Protocole et Vitesse) se fait par DIP switch. Le paramétrage peut aussi s’effectuer avec l’iSMA Configurator (logiciel gratuit) ou le serveur Web (USB).
Vous souhaitez explorer l’univers des produits iSMA CONTROLLI et apprendre à les intégrer de manière efficace dans vos projets de Smart Building ? Rendez-vous sur la plateforme de formation en ligne développée par notre partenaire iSMA CONTROLLI : https://e-learning.ismacontrolli.com/
Télécharger iC Connect pour accéder à l’utilitaire de paramétrage et de programmation regroupant les outils iSMA configurator, SFAR Configurator, iC Tool, iSMA Tool.
Entrées digitales
| Contacts secs : | Libre de potentiel |
|---|---|
| Comptage : | Max. 100Hz |
Sorties digitales
| 0-10V DC : | (NO) Relais 250V AC / 30 V DC, 3A |
|---|---|
| MLI (PWM) : | (NC/NO) 250V AC / 30 V DC, 8A |
| Triac : | 24-230V AC, 0,5A |
/!\ L’utilisation de filtres est fortement recommandée pour le pilotage de contacteurs. | |
Spécificités techniques
| Protocoles application : | Modbus RS485 ou BACnet MSTP |
|---|---|
| Interface de communication : | RS485 half duplex + Mini USB |
| Vitesse : | 2.4K à 115.2Kbit/s |
| Bits de données : | 16 bits |
| Parité : | aucune, paire, impaire |
| Paramétrage adresse / protocoles / vitesse (Modbus RS) : | micro switch/DIP switch |
Environnement
| Alimentation : | 24V AC/DC |
|---|---|
| Température de fonctionnement : | -10 à 50°C |
| Température de stockage : | -40 à 85°C |
| Humidité de fonctionnement : | 5 à 95% sans condensation |
| Indice de protection : | IP40 |
| Montage : | Rail DIN EN 50022 |
| Dimensions : | 36,3 x 114,4 x 62 mm |
| Matériau : | PC/ABS |
- Sur les modules iSMA en version IP, peut-on interroger les modules directement sur le port RS485 si on n’a pas de réseau IP ?
Non, tous les modules iSMA en version IP disposent d’un port RS485 qui permet de faire convertisseur Modbus RS485/IP pour récupérer d’autres équipements Modbus RS485 comme des modules ou des compteurs. Cette fonctionnalité est très utilisée dans les tableaux électriques.
