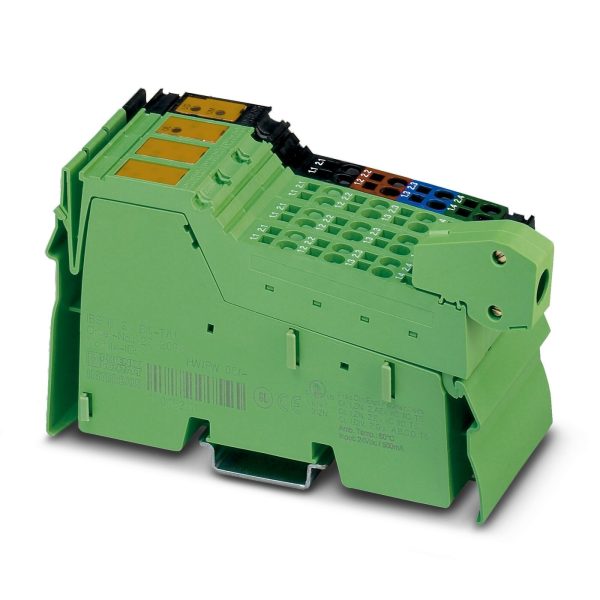

Module de communication – IB IL 24 LSKIP-PAC
REF : IB-IL-24-LSKIP-PAC
IB IL 24 LSKIP-PAC, Bloc de jonction Inline d’entrelacement de lignes pour saut de ligne dans le bus local Inline, complet avec accessoires (connecteurs et porte-étiquettes).
161,32€
Cet article est sur commande : contactez-nous pour connaître la disponibilité
- Alimentation de toutes les tensions de 24 V DC requises pour des signaux bas niveau d’une station Inline
- Transmission des données entre les blocs de jonction IB IL 24 FLM-PAC et IB IL 24 LSKIP-PAC par protocole RS-422
Le module IB IL 24 LSKIP-PAC est prévu pour être utilisé dans une station Inline.
Avec ce bloc de jonction en connexion avec le bloc de jonction IB IL 24 FLM-PAC, vous pouvez prolonger une station Inline sur deux ou plusieurs lignes.
Pour cela, installez à l’extrémité de la ligne d’une station Inline le bloc de jonction IB IL 24 FLM-PAC et au début de la ligne suivante, le bloc de jonction de couplage.
Cette connexion correspond à une rallonge de bus local limitée en longueur.

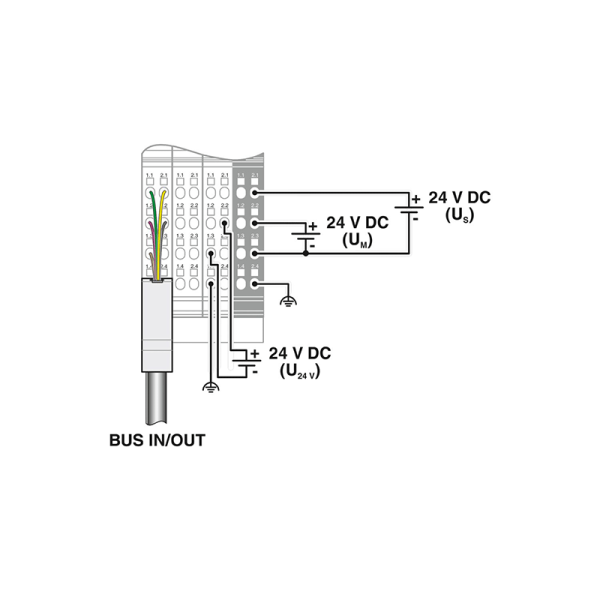

Sur le bloc de jonction, vous alimentez à nouveau les tensions d’alimentation.
Pour cela, appliquez une tension de 24 V DC sur le bloc de jonction (U24V).
La tension logique (UL) et la tension d’alimentation des modules analogiques (UANA) sont générées en interne à partir de cette tension.
De plus, vous pouvez alimenter la tension principale 24 V DC (UM ) et la tension de segment 24 V DC (US ) sur le bloc de jonction.
Spécificités techniques

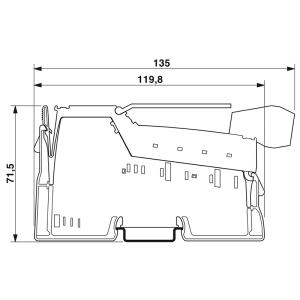

| Dimensions : | 48,8 x 135 x 71,5 mm |
|---|---|
| Nombre d'interfaces : | 1 |
| Vitesse de transmission : | 500 kBit/s / 2 MBit/s (peut être installé dans des stations Inline avec ces vitesses de transmission) |
| Tension d'alimentation : | 7,5 V DC – 24 V DC |
| Température ambiante (fonctionnement) : | -25 °C … 55 °C |
| Indice de protection : | IP20 |
