Point de contrôle – CP-DISP-B
REF : CP-DISP-B
Panneau de commande mural avec écran LCD de 2,6 pouces, boutons de navigation et de réglage de la température. Sonde de température intégrée. Communication Modbus RTU ou BACnet MS/TP. Alimentation 24 V AC/DC.
103,61€ – 242,32€
- Conception moderne et intelligente
- Gestion intuitive
- Facilité d’installation et de configuration
- Interface multiprotocole – Modbus RTU/ASCII et BACnet MS/TP
- Flexibilité ultime
- Logiciel gratuit : iC Tool & iSMA Configurator
- Écran LCD de 2,6 pouces avec rétroéclairage
- Capteur de température en standard, capteurs d’humidité et de CO2 en option
- Interface RS485
- Interrupteurs DIP pour la configuration
- 7 catégories de menu définies par l’utilisateur
- Boîte d’encastrement 60 mm, boîte de sortie électrique US 1 gang

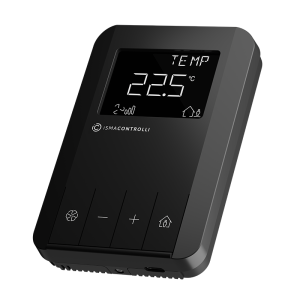

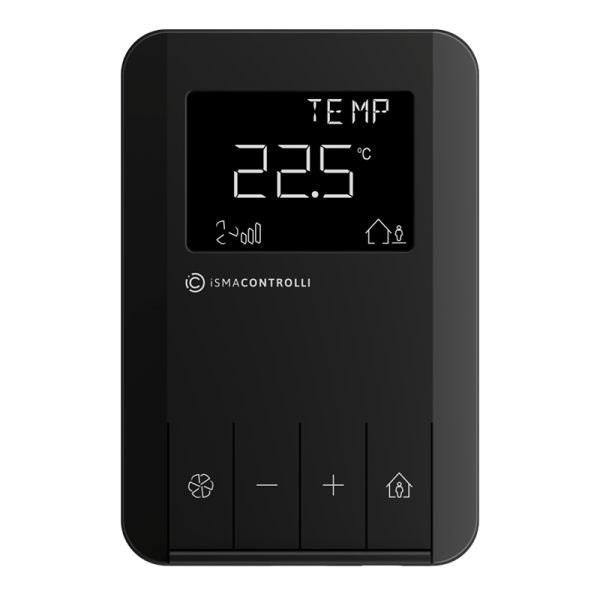

Le point de contrôle CONTROL POINT est un panneau mural doté d’un écran LCD de 2,6 pouces et de quatre boutons pour le contrôle du ventilateur, de l’occupation et du point de consigne de la température. Le panneau est équipé d’un capteur de température intégré et, en option, de capteurs d’humidité et/ou de CO2.

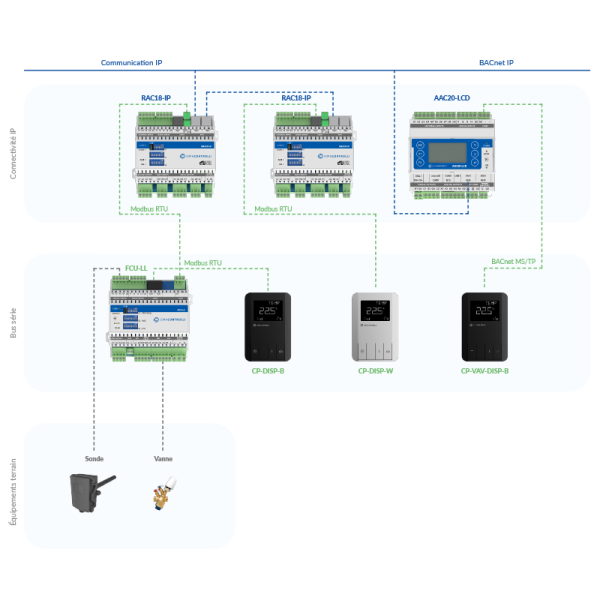

Le panneau de contrôle est alimenté par 24 V AC/DC et dispose d’un port RS485 intégré (Modbus RTU/ASCII, BACnet MS/TP). L’utilisation de protocoles de communication ouverts permet de connecter le panneau à n’importe quel contrôleur supportant Modbus RTU/ASCII ou BACnet MS/TP. Avec les régulateurs de zone Comfort Managenet le panneau permet d’ajuster les paramètres de base tels que la température de consigne, la vitesse du ventilateur, le mode FCU, etc. Grâce à un port USB intégré, il est possible de configurer le panneau sans alimentation électrique. Le panneau de commande Control Point a un design moderne et est disponible en deux couleurs, noir et blanc.
Spécificités techniques
| Alimentation : | 24 V DC ± 20% |
|---|---|
| Consommation électrique : | 0.6 W à 24 V DC, 1.8 VA à 24 V AC – panels sans capteur de CO2 |
Capteur de température | |
| Type de capteur : | NTC 10K |
| Plage de mesure : | 0 à 50°C |
| Précision : | ± 0,5°C |
| Résolution : | ± 0,1°C |
Capteur d’humidité | |
| Plage de mesure : | 0 à 100% RH |
| Précision : | ± 2% RH dans la plage 10-90 RH |
| Résolution : | ± 1% RH |
Capteur de CO2 | |
| Plage de mesure : | 400 – 2000 ppm |
| Précision : | 50 ppm + 5% de la lecture |
| Interface RS485 : | Jusqu’à 128 appareils |
| Protocole de communication : | Modbus RTU/ASCII, BACnet MS/TP |

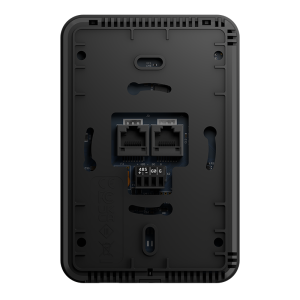

| Ports : | 2 x RJ45 |
| Vitesse de transmission : | 2400 – 115 200 bauds |

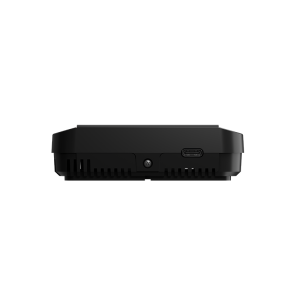

| USB : | Type-C |
| Panel : | Écran 2,6 pouces |
| Indice de protection : | IP20 |
| Température de fonctionnement : | 0 à 50°C |
| Température de stockage : | -40 à 85°C |
| Humidité relative de fonctionnement : | 5% à 95% (sans condensation) |
| Matériau : | ABS |
| Montage : | Encastrement |
| Dimensions : | 86,30 x 129,30 x 24,80 mm |
