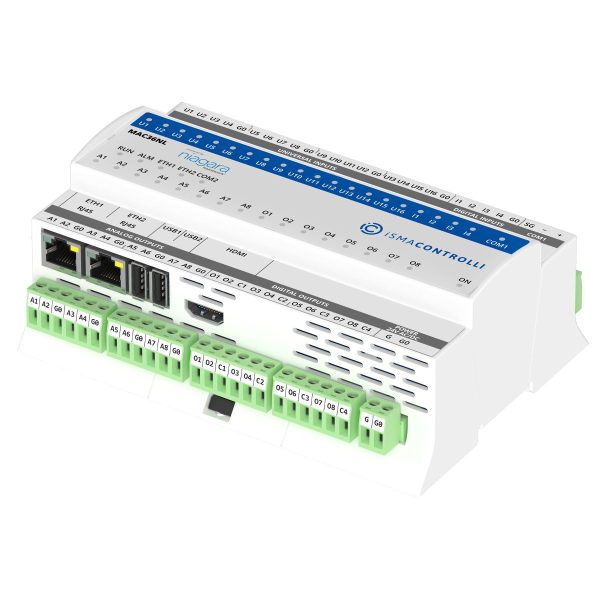

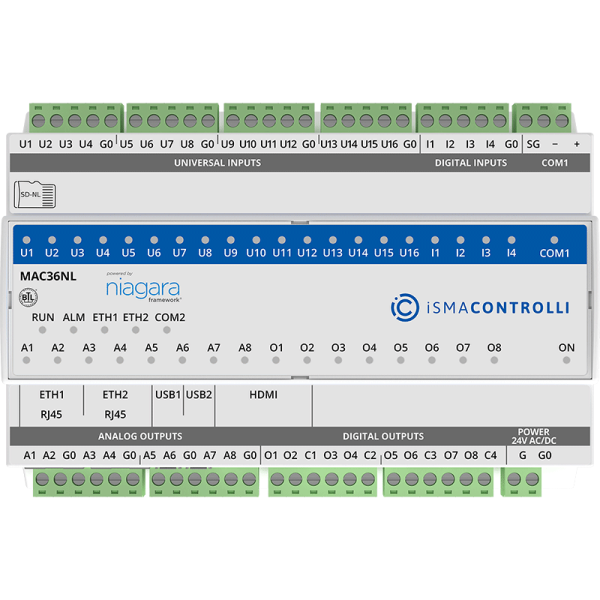

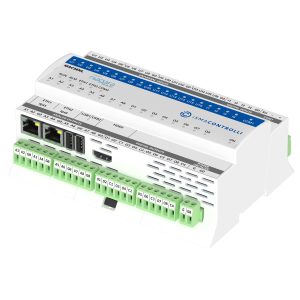

MAC36NL Automate serveur Web Niagara 4 avec 36 entrées-sorties embarquées
REF : ISMA-B-MAC36NL-100
Automate serveur Web MAC36NL exécutant le Framework® Niagara 4 de TRIDIUM avec 36 entrées-sorties embarquées et 1 port RS485.
Il dispose de capacités de communication très importantes en embarquant tous les protocoles ouverts du bâtiment (LonWorks®, BACnet, Modbus, KNX, M-Bus, oBIX, SNMP, MQTT et OPC UA)
Nombre de points de communication : 100, 150, 250, 300, 500, 1250.
3 059,03€ – 5 390,91€
L’iSMA-B-MAC36NL-100 dispose d’un large panachage d’entrées-sorties :
- 16UI – Entrées Universelles
- 4DI – Entrées Digitales
- 8AO – Sorties Analogiques
- 8DO – Sorties Digitales
Inclus : 18 mois de mise à jour logicielle (SMA).
La programmation du Framework Niagara nécessite l’obtention du diplôme TCP (Tridium Certification Program).
Ce modèle est disponible avec une capacité de points de 100, 150, 250, 300, 500 ou 1250 points.
Le MAC36NL est un contrôleur spécialement conçu pour l’Internet des Objets (IoT : Internet of Things) et la connexion à des équipements et systèmes communicants.
Il embarque le Framework® Niagara4 de Tridium, permettant l’intégration, le contrôle et la supervision des installations techniques d’un bâtiment. Les MAC36 sont plastronnables et possèdent des ports série et IP pour rependre l’ensemble des réseaux. La supervision embarquée est Full HTML5 afin de s’affranchir de l’utilisation de plugin JAVA.
Les MAC36NL possèdent un port HDMI et 2 ports USB pour accéder à la supervision Web sans avoir besoin d’un PC. Ils disposent également de 36 Entrées-Sorties IP : 16UI, 4DI, 8DO, 8AO
Les MAC36NL réalisent l’acquisition de données multi protocoles, l’automatisme et la supervision de tout type d’installation avec une seule et même plateforme : Niagara. Les MAC36NL s’inscrivent dans une architecture totalement distribuée en assurant la gestion complète des équipements terrains qui leurs sont remontés.
Vous souhaitez explorer l’univers des produits iSMA CONTROLLI et apprendre à les intégrer de manière efficace dans vos projets de Smart Building ? Rendez-vous sur la plateforme de formation en ligne développée par notre partenaire iSMA CONTROLLI : https://e-learning.ismacontrolli.com/
Configuration technique
| Processeur : | Multicore ARM® Cortex A series |
|---|---|
| Protocoles application : | Modbus IP/RS 485 BACnet IP/MSTP, Lonworks IP, KNX IP, M-Bus IP/Série, oBiX SNMP |
| Interface de communication : | – 2 ports Ethernet 10/100 Mb (connecteurs RJ 45 |
| Modules d’entrées/sorties montés en Rail DIN : | Uniquement en communication sur bus BACnet Modbus, etc. |
| Châssis : | Construction coque plastique |
| Alimentation JACE : | 24V AC/DC |
Environnement
| Dimensions (avec borniers) : | 160 x 111 x 62 mm |
|---|---|
| Système d’exploitation : | Linux |
| Environnement : | – Plage de température de fonctionnement 0 à 50 C |
| Certifications : | CE |
| Protection : | IP30 |
| Garantie : | 24 mois |
Entrées universelles
| Températures : | – Précision +/ 0,1 C C° |
|---|---|
| 0 10V DC : | – Précision +/ 1 mVN4 |
| Contacts secs : | Libre de potentiel |
| 0 20 mA : | Avec une résistance de 200Ω |
| Résistances : | 0-1000kΩ (pour une mesure de 20kΩ résolution de 20Ω @12bit et 1Ω @ |
Pour les Pt1000 et Ni1000 utiliser uniquement la résolution 16 bit | |
Entrées digitales
| Contacts secs : | Libre de potentiel |
|---|---|
| Comptage : | Max. 100Hz |
Sorties analogiques
| 0 10V DC : | Avec charge max de 20 mA |
|---|---|
| MLI (PWM) : | 0,01Hz, 0,1Hz, 1Hz, 10Hz, 100Hz |
Sorties digitales
| Relais : | – NO |
|---|---|
/!\ L’utilisation de filtres est fortement recommandée pour le pilotage de contacteurs. | |
Versions disponibles
| ISMA-B-MAC36NL-RS-xxx : | Ajout d’un second port RS485 |
|---|---|
| ISMA-B-MAC36NL-M-xxx : | Ajout d’un port M-bus série pour 20 compteurs |
| ISMA-B-MAC36NL-100 : | Capacité de communication de 100 points |
| ISMA-B-MAC36NL-150 : | Capacité de communication de 150 points |
| ISMA-B-MAC36NL-250 : | Capacité de communication de 250 points |
| ISMA-B-MAC36NL-300 : | Capacité de communication de 300 points |
| ISMA-B-MAC36NL-500 : | Capacité de communication de 500 points |
Accessoires
| Écran iSMA HDMI 10’’ : | Écran tactile HDMI 10’’ |
|---|---|
| PA-LED10 ou 13 : | Panel Android 10,1’’ ou 13,3’’ avec cadre LED |
| D-PA10 ou 15 : | Dalle Tactile Android 10’’ ou 15’’ |
| iSMA Mini & iSMA MIX : | Modules d’entrées-sorties Modbus/ BACnet |
| SDC M 24V 2D DMR RS : | Alimentation 24V DC (30W) secourue sur batterie LI-ON FE |
