CATAN – Automate Serveur Web Niagara 4 avec 14 entrées-sorties configurables
REF : CATAN-100P

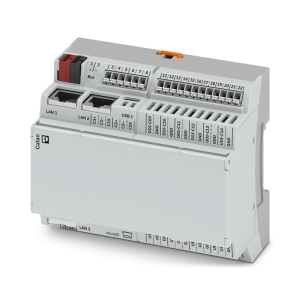

Le CATAN est un automate dédié à l’automatisation des bâtiments, équipé de 14 entrées-sorties configurables.
Il intègre 3 ports Ethernet, 2 x RS-485, 1 x KNX TP natif, 2 x USB-C, ainsi que 2 x SPE pour modules d’extension.
Le CATAN est le seul automate GTB à disposer d’un port KNX TP natif permettant de charger directement les équipements KNX depuis ETS sans avoir besoin de routeur IP KNX.

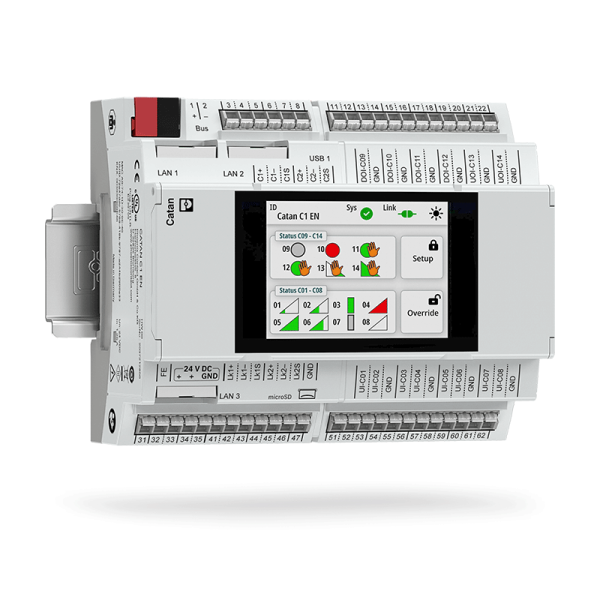

Il permet une gestion locale simplifiée via son écran de contrôle LCD déportable (en option), offrant ainsi une supervision en temps réel simple et intuitive.
3 174,33€ – 15 046,90€
- Processeur : Arm®Cortex® Quad-core 1.6 GHz
- 8 entrées universelles (UI) 8UI
- 2 sorties analogiques (AO) ou 2 entrées digitales (DI)
- 4 sorties digitales (DO) ou 4 entrées digitales (DI)
- Switch manageable 3 ports
- Multiprotocole : Modbus, BACnet, KNX, M-Bus, SNMP, MQTT, OPC UA, LonWorks®, OBIX, DALI-2, API Rest
- 2x RS485
- 2x USB
- 1 port KNX + driver associé
- 2x SPE (Single Pair Ethernet)
- Écran LCD déportable
- Buzzer intégré
Le CATAN est un automate GTB de nouvelle génération conçu pour l’automatisation des bâtiments intelligents.
Embarquant le Framework® Niagara4, il assure une supervision complète des installations techniques tout en optimisant l’efficacité énergétique et les coûts d’exploitation.
Équipé de 14 entrées/sorties configurables, il garantit une interopérabilité optimale avec les principaux protocoles tels que Modbus, BACnet, KNX, M-Bus, SNMP, MQTT, OPC UA, LonWorks®, oBIX, DALI-2, et API Rest.
Son boîtier compact REG (6 modules) s’intègre facilement dans tout tableau électrique, simplifiant ainsi l’installation.
Le contrôleur dispose également d’un switch manageable (3 ports 1 Gbit/s), assurant une gestion réseau optimale. De plus, ses sorties peuvent être configurées comme entrées TOR.
Avec 3 ports Ethernet, 2 RS485, 1 KNX TP, 2 USB-C et 2 SPE pour modules d’extension, le CATAN s’adapte parfaitement aux infrastructures existantes.
Son écran de contrôle déportable (en option) permet une gestion locale rapide et simplifiée. Il s’agit du seul automate GTB à disposer d’un port KNX TP natif, permettant le chargement direct des équipements KNX depuis ETS, sans nécessiter un routeur IP KNX.
Propriétés du produit
| Type de produit : | Automate |
|---|---|
| Gamme de produits : | Catan |
| Lieu d'implantation : | Espace intérieur |
| Catégorie de surtension : | II (CEI 60664-1, EN 60664-1) |
| Degré de pollution : | 2 (IEC 60664-1, EN 60664-1) |
Propriétés du système
| Processeur : | Arm®Cortex®-A53 4x 1600 MHz |
|---|---|
| Mémoire de données rémanente : | 5 Goctet(s) (eMMC) |
| Mémoire vive : | 1024 Moctet(s) (Mémoire vive DDR) |
| Langues de programmation supportées : | Niagara Framework® |
Propriétés électriques
| Tension d'essai: Tension d'alimentation / logique : | Aucune séparation |
|---|---|
| Tension d'essai: Entrées et sorties / logique : | Aucune séparation |
| Tension d'essai: Logique / terre de fonctionnement : | 500 V AC, 1 min |
| Tension d'essai: LAN / Logique : | 500 V AC, 1 min |
| Tension d'essai: Bus de liaison / Logique : | 500 V AC, 1 min |
| Tension d'essai: TP / logique : | 500 V AC, 1 min |
| Tension d'essai: RS-485 / logique : | 500 V AC, 1 min |
| Tension d'alimentation : | 24 V DC |
| Plage de tension d'alimentation : | 19,2 V DC … 30 V DC (toutes tolérances comprises, ondulation comprise) |
| Courant max. absorbé : | max. 3,6 A |
| Courant absorbé typique : | 350 mA (sans charge externe) |
| Horloge temps réel : | intégré (tampon capacitif) |
Données d'entrée
Analogique: Entrée universelle | |
| Dénomination entrée : | Entrées analogiques de courant |
|---|---|
| Signal d'entrée courant : | 0 mA … 20 mA |
| Circuit de protection : | Protection antisurtension |
Analogique: Entrée universelle | |
| Dénomination entrée : | Entrées analogiques de tension |
| Signal d'entrée tension : | 0 V … 10 V |
| Résistance d'entrée entrée tension : | > 5 MΩ |
| Circuit de protection : | Protection antisurtension |
Numérique: Entrée universelle | |
| Dénomination entrée : | Entrées TOR |
| Description de l'entrée : | EN 61131-2 type 2 et 3 |
| Plage de tension d'entrée signal « 0 » : | -3 V DC … 5 V DC (Une entrée ouverte fournit toujours un signal 0.) |
| Plage de tension d'entrée signal « 1 » : | 11 V DC … 30 V DC |
| Tension d'entrée nominale UIN : | 24 V DC |
Numérique: Entrée universelle | |
| Dénomination entrée : | Contacts libres de potentiel |
| Remarque Entrée : | Connectez le contact à la masse |
| Description de l'entrée : | Contact ouvert/fermé |
Numérique: Entrée TOR (DOI) | |
| Dénomination entrée : | Fonction « Entrée TOR » |
| Remarque Entrée : | Connectez le contact à la masse. |
| Type de raccordement : | Raccordement Push-in |
| Technologie de raccordement : | 2 fils |
Numérique: Sortie universelle | |
| Dénomination entrée : | Entrées TOR |
| Remarque Entrée : | Chaque sortie universelle peut être paramétrée comme entrée TOR. Voir le tableau « Fonction entrée TOR » |
Analogique | |
| Dénomination entrée : | Entrées analogiques de température |
| Types de capteurs utilisables (RTD) : | Pt 1000 / Ni 1000 |
| Types de capteurs utilisables (TC) : | NTC 10k, NTC 20k, NTC 10 k Pre |
| Dénomination entrée : | 2 x Entrées analogiques de résistance |
Compteur: Entrée universelle | |
| Dénomination entrée : | Entrées de comptage |
| Fréquence d'entrée : | max. 20 Hz (Le signal est sans rebond) |
| Résolution : | 1 impulsion |
Compteur: Entrée TOR (DOI) | |
| Dénomination entrée : | Entrées de comptage |
| Fréquence d'entrée : | max. 20 Hz (Le signal est sans rebond) |
| Résolution : | 1 impulsion |
Données de sortie
Analogique: Sortie universelle | |
| Dénomination sortie : | Sorties de tension analogiques |
|---|---|
| Signal de sortie tension : | 0 V … 10 V |
Numérique: Sortie TOR (DOI) | |
| Dénomination sortie : | Sorties TOR avec fonction « Entrée TOR » (DOI) |
| Remarque Sortie : | Chaque sortie TOR peut être paramétrée comme entrée TOR. |
| Type de raccordement : | Raccordement Push-in |
| Technologie de raccordement : | 2 fils |
| Nombre de sorties : | 4 |
| Circuit de protection : | Protection contre les courts-circuits |
| Courant de sortie : | max. 500 mA (par voie) |
| Tension de sortie nominale : | 24 V DC |
| Courant de sortie à l'état hors circuit : | max. 1,4 mA |
| Charge nominale ohmique : | 12 W (48 Ω) |
| Résistance de la tension en retour aux impulsions courtes : | protégé contre la tension inverse |
| Comportement en cas de surcharge : | Redémarrage automatique |
| Comportement en cas de coupure de tension : | La sortie suit l’alimentation en tension sans temporisation |
Numérique: Sortie universelle | |
| Dénomination sortie : | Sorties TOR |
| Remarque Sortie : | Les caractéristiques techniques sont identiques à celles des |

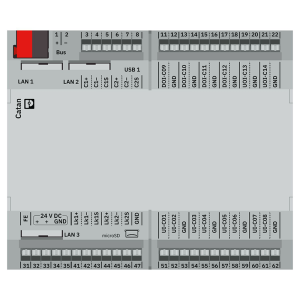

Caractéristiques de raccordement
| Type de raccordement : | Borne de raccordement au bus |
|---|---|
| Remarque concernant la connectique : | 4 conducteurs, 2 pôles |
| Section de conducteur rigide : | 0,34 mm² … 0,75 mm² |
| Section de conducteur AWG : | 22 … 18 |
Raccords 3 … 62 (alimentation, bus de liaison, E/S) | |
| Type de raccordement : | Raccordement Push-in |
| Section de conducteur souple : | 0,5 mm² … 1,5 mm² |
| Section de conducteur AWG : | 24 … 16 |
| Section de conducteur souple avec embout et douille en plastique : | 0,25 mm² … 1,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique : | 0,25 mm² … 1,5 mm² |
| Longueur à dénuder : | 10 mm |
Interfaces
Bus destiné à l’automatisation des pièces | |
| Nombre d'interfaces : | 1 |
|---|---|
| Type de raccordement : | Borne de raccordement au bus |
| Vitesse de transmission : | 9600 Bit/s |
Ethernet | |
| Nombre d'interfaces : | 3 |
| Type de raccordement : | Connecteur femelle RJ45, blindé |
| Vitesse de transmission : | 10/100/1000 Mbit/s |
RS-485 | |
| Nombre d'interfaces : | 2 |
| Type de raccordement : | Raccordement Push-in |
Bus de liaison | |
| Nombre d'interfaces : | 2 (pour modules d’extension) |
| Type de raccordement : | Raccordement Push-in |
| Remarque concernant la connectique : | Single Pair Ethernet (SPE) 10BASE-T1L, blindé |
| Vitesse de transmission : | 10 Mbit/s |
| Distance de transmission : | max. 350 m (entre deux appareils) |
USB | |
| Nombre d'interfaces : | 2 (Utilisation comme connexion pour le panneau de contrôle Catan et les périphériques, USB1 utilisable également comme gadget USB-Ethernet) |
| Type de raccordement : | USB 2.0 Full speed, connecteur femelle type C |
| Vitesse de transmission : | max. 12 Mbit/s |

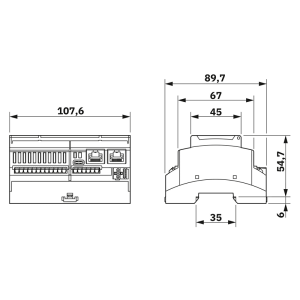

Dimensions
| Largeur : | 89,7 mm |
|---|---|
| Hauteur : | 60,7 mm |
| Longueur : | 107,6 mm |
Dimensions avec écran en place | |
| Largeur : | 89,7 mm |
| Hauteur : | 68 mm |
| Longueur : | 107,6 mm |
Conditions ambiantes
| Indice de protection : | IP20 |
|---|---|
| Température ambiante (fonctionnement) : | -5 °C … 50 °C (jusqu’à 3000 m d’altitude) |
| Température ambiante (stockage/transport) : | -40 °C … 85 °C |
| Humidité de l'air admissible (fonctionnement) : | 5 % … 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) : | 5 % … 95 % (pas de condensation) |
| Pression atmosphérique (service) : | 70 kPa … 106 kPa (jusqu’à 3000 m d’altitude) |
| Pression atmosphérique (stockage/transport) : | 58 kPa … 106 kPa (jusqu’à 4500 m d’altitude) |
Montage
| Type de montage : | Montage sur profilé (sur rail DIN conformément à DIN EN 60715) |
|---|---|
| Emplacement pour le montage : | horizontal |
Accessoires
| Alimentation KNX : | Référence : STEP3-PS/1AC/KNX/640/LPT |
|---|---|
| Catan Control Panel : | Référence : CATAN-ECRAN |
| Catan DOR6 & UI8 (max 16 modules) : | Référence : CATAN-DOR6-UI8 |
| Kit de montage écran CATAN : | Référence : CATAN-SUPPORT |
