Automates

Automate ILC 2250 BI

REF : ILC2250-005
Phoenix Contact

L’ILC 2250 N4 est un automate serveur Web exécutant le Framework® Niagara 4 de Tridium.

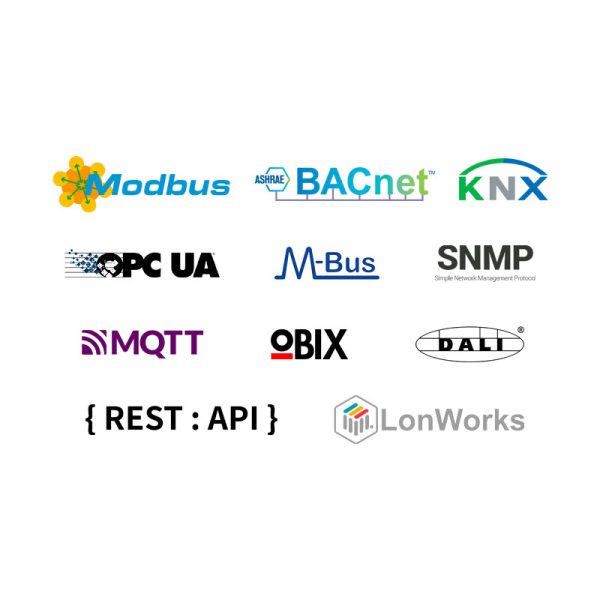

Il dispose de capacités de communication très importantes en embarquant tous les protocoles ouverts du bâtiment : LonWorks®, BACnet, Modbus, KNX, M-Bus, oBIX, SNMP, MQTT et OPC UA

Inclus : 18 mois de mise à jour logicielle (SMA)

L’ILC 2250 modèle est disponible avec une capacité de communication de : 100, 250, 500, 1250, 5000, 10 000 points.

Ce produit est actuellement en rupture et indisponible.

La plateforme ILC (In Line Controller) de Phoenix Contact est basée sur un principe de tête intelligente associée à des cartes d’entrées-sorties qui lui permettent d’étendre ses capacités d’acquisition et de s’adapter à tous les projets.

Les ILC 2250 BI possèdent 4 ports IP avec un switch intégré afin de relier les automates en série sans utiliser de switch supplémentaire. Il est également équipé de 2 ports RS485 isolés galvaniquement. A l’aide de cartes optionnelles, il permet de reprendre du M-Bus ou du DALI.

La gamme In Line Controller est un système conçu par Phoenix Contact pour ajouter jusqu’à 63 cartes d’extension :

• Entrées-sorties Digitales (1, 2, 4, 8, 16 ou 32 canaux)
• Sorties relais ou TRIAC
• Entrées Analogiques (2, 4 ou 8 canaux)
• Sorties Analogiques (1, 2, 4 ou 8 canaux)

Jusqu’à 6 cartes DALI peuvent être ajoutées afin d’assurer le commissioning des équipements DALI (ballasts, capteur…), toutes les logiques d’automatismes et la supervision.

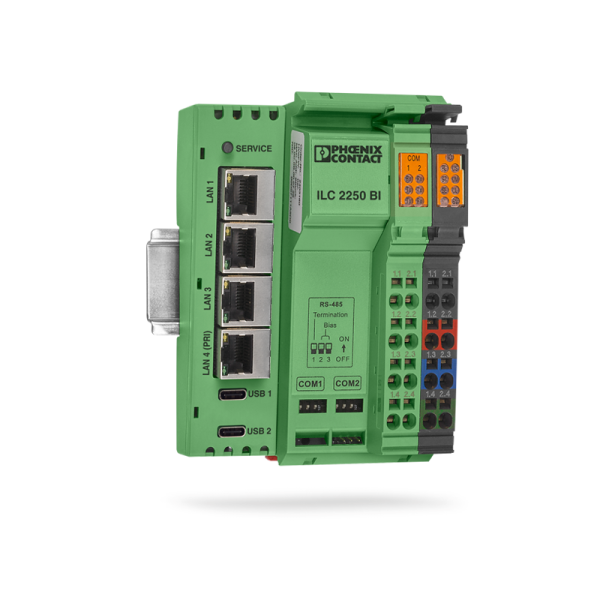

ILC 2250 BI

L’ILC 2250 BI est un contrôleur modulaire de Phoenix Contact. Il est basé sur un principe de tête intelligente associée à des cartes d’entrées-sorties qui lui permettent d’étendre ses capacités d’acquisition et de s’adapter à tous les projets.

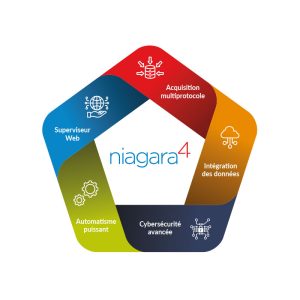

L’ILC 2250 embarque le Framework® Niagara4 de Tridium permettant l’intégration, le contrôle et la supervision des installations techniques d’un bâtiment.

La gamme In Line Controller est un système conçu par Phoenix Contact pour ajouter jusqu’à 63 cartes d’extension :

• Entrées-sorties Digitales (1, 2, 4, 8, 16 ou 32 canaux)
• Sorties relais ou TRIAC
• Entrées Analogiques (2, 4 ou 8 canaux)
• Sorties Analogiques (1, 2, 4 ou 8 canaux)

Jusqu’à 6 cartes DALI peuvent être ajoutées afin d’assurer le commissioning des équipements DALI (ballasts, capteur…), toutes les logiques d’automatismes et la supervision.

Configuration technique
Processeur :

Quad Core Arm® Cortex-A53 Przessor 1.6 GHz, 2 GB DRAM et 8 GB Flash

Protocoles application :

Modbus IP/RS232, Modbus IP/RS485, BACnet IP/ MSTP, LonWorks IP, KNX IP, SNMP, oBIX, DALI (option), M-Bus IP (filaire en option)

Interface de communication :

4 ports Ethernet 1 GB (Switch manageable), 2 x RS485, 2 x USB-C

Alimentation :

24V DC (19,2-30V DC)

Vitesse :

9.6K, 19.2K, 38.4K, 115.2Kbit/s

Capacité d'extension :

– Maximum 63
– Charge maximum (logic) 2A
– Charge maximum (analogic) 0,5A

Environnement
Environnement :

T° de fonctionnement : -25° à 55°C
T° de stockage : -25° à 85°C
Humidité de fonctionnement : 0% à 75% sans
condensation

Protection :

IP20

Certification :

CE

Boitier :

Montage : Rail DIN
Dimension: 80x72x120 mm
Poids : 230g

Garantie :

12 mois

Versions disponibles
ILC2250 BI 100P :

Capacité de communication de 100 points

ILC2250 BI 005 :

Capacité de communication de 250 points

ILC2250 BI 010 :

Capacité de communication de 500 points

ILC2250 BI 025 :

Capacité de communication de 1250 points

ILC2250 BI 100 :

Capacité de communication de 5000 points

ILC2250 BI 200 :

Capacité de communication de 10 000 points

Packs de points
DEVICE-(UP-)10 :

+ 500 points

DEVICE-(UP-)25 :

+ 1 250 points

DEVICE-(UP-)50 :

+ 2 500 points
